Roncsolásmentes anyagvizsgálat
Tesztlabor
Belső hibák, repedések, porozitás feltárása anélkül, hogy az alkatrész tönkremenne.
Az öntvény porozitása, a hegesztési varrat hibája vagy egy rejtett repedés kívülről nem látszik, a vevőnél viszont törésként jelentkezik. A roncsolásmentes vizsgálat után a darab ép marad, így sorozatból vett mintán és reklamált alkatrészen is elvégezhető. Az ipari CT ráadásul a teljes belső geometriát visszaadja 3D-ben, akár a CAD modellel összevetve.
Mit vizsgálunk?
VT
Vizuális vizsgálat, szabványos megvilágítás és nagyítás mellett.
MT
Mágneses poros vizsgálat felületi és felület alatti repedésekre.
UT
Ultrahangos vizsgálat anyagfolytonossági hibákra, falvastagságra.
RT
Radiográfiai, vagyis röntgenvizsgálat öntvényekre és varratokra.

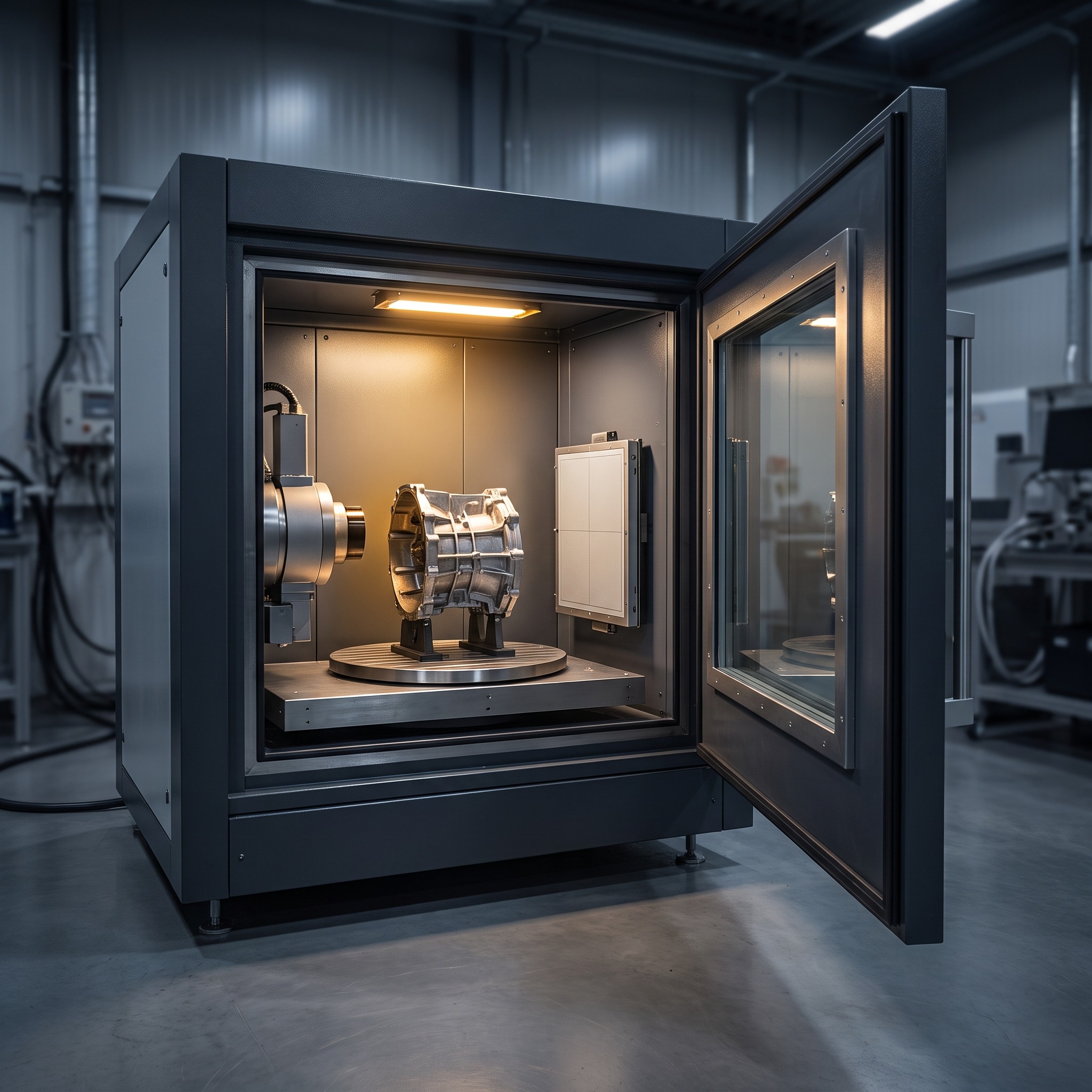

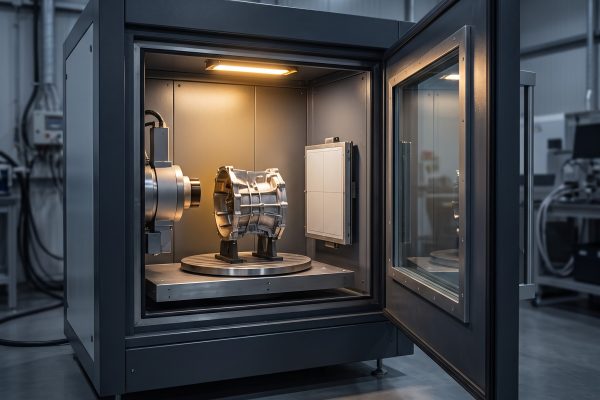

CT
Ipari komputertomográfia, teljes belső geometria és zárványtérkép.
X-ray
Elektronikai forrasztás ellenőrzése IPC-A-610 Class 3 szerint.
Mikor javasolt?
Öntött és hegesztett alkatrészek első mintájához, PPAP-hoz
Reklamált darab belső hibájának feltárásához, roncsolás nélkül
Sorozatgyártás közbeni szúrópróbás ellenőrzéshez
Elektronikai szerelvények forrasztási minőségének igazolásához
Mit kap kézhez?
Vizsgálati jegyzőkönyv
Mért értékek, a vizsgálat körülményei és a hivatkozott szabvány.
Értékelés
Megfelel vagy nem felel meg, a vevői előíráshoz viszonyítva, érthetően.
Javaslat
Ha eltérés van, megmondjuk, mit érdemes tenni és mit érdemes még megvizsgálni.
Fotódokumentáció
A minta állapota a vizsgálat előtt és után, ahol ennek jelentősége van.
A felsorolt 6 vizsgálatból 5 akkreditált laborban készül. Az ajánlatban mindig jelezzük, melyik vizsgálathoz jár akkreditált jegyzőkönyv.
Gyakori kérdések
Elég egy darab a vizsgálathoz?
Egy darabból is kapunk értékelhető eredményt, de ha a kérdés a sorozat állapota, akkor statisztikailag értelmezhető mintaszámot javaslunk.
A CT vizsgálat méretellenőrzésre is jó?
Igen. A CT adatokból falvastagság, belső geometria és CAD összevetés is kijön, nem csak a hibakeresés.
Mondja el, mit kell vizsgálni
Küldje át az alkatrészt vagy a specifikációt, és összeállítjuk a tesztterves ajánlatot.
Kulcsár Gergely, tesztlabor felelős
+36 70 672 2268 · gergely.kulcsar@solman.hu
